Linearisasi dalam Floboss S600+

Kenapa Perlu Linearisasi?

Reference:
https://www.litremeter.com/linearisation-what-is-it-and-why-do-i-need-it-2/


Turbine meter dan PD meter biasanya mempunyai  MF (Meter Factor), yang di dapat dari hasil kalibrasi baik di kalibrasi di manufactur maupun di Dimet.

Untuk mendapatkan MF, di perlukan sebuah peralatan yang di sebut dengan master meter / prover.
Umumnya pengujian kalibrasi di lakukan di beberapa titik flowrate (misal 10 titik flowrate), seperti terlihat pada table di bawah ini :

Terlihat dari table tsb:

• pada point 1 flowrate 1.62 bph mempunyai MF = 1.0014
• pada point 2 flowrate  2.09 bph mempunyai MF = 1.0013
• pada point 3  flowrate  2.57 bph mempunyai MF = 1.0008

Cara Setting di Floboss:

• Check nilai K-Factor di nameplate / sertificate
• Pilih mode calculated
• Sesuaikan frekuensi dengan flowrate dengan cara mengkonversi dengan rumus berikut :

• Kemudian isikan sesuai dengan tabel kalibrasi di atas

cara check:

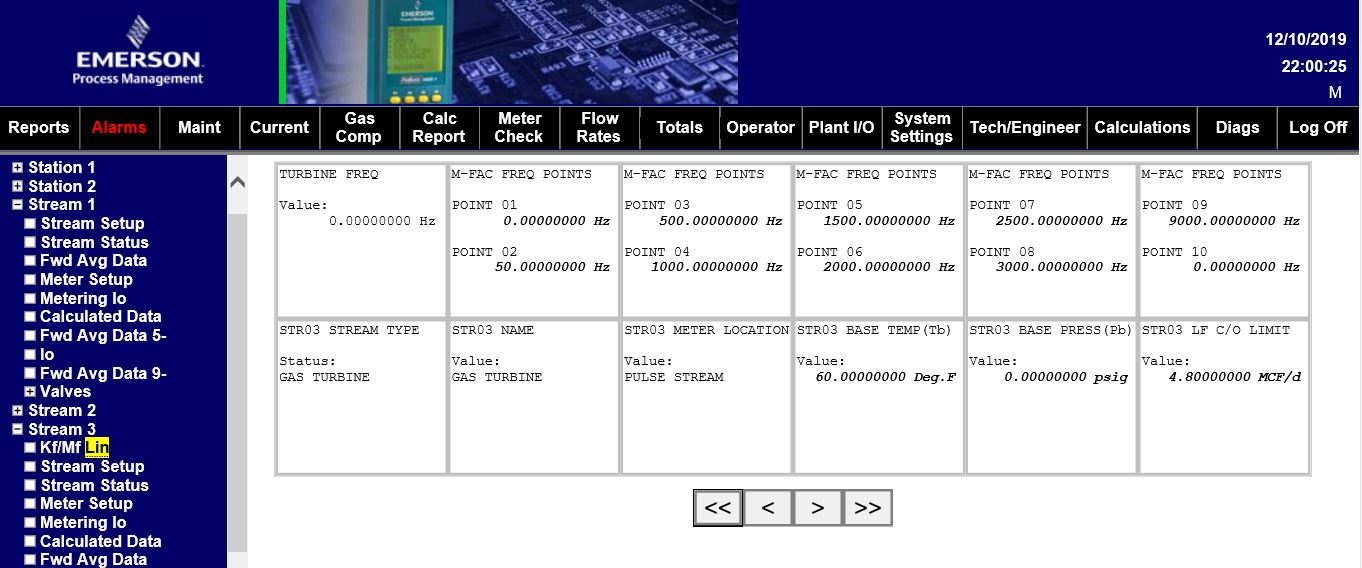

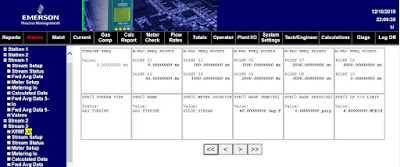

1. Masuk ke menu web  browser, cek dan pastikan  nilai frekuensi di masing masing point

2. Cek dan pastikan nilai MF di masing masing point. Pada beberapa kasus sudah di ganti di config , dan sudah di download, tapi belum terupdate ke web browser

3. Check mode MF, jika fixed maka pilih mode keypad, jika linearisasi pilih calculated

4. Pada saat Flow Computer di setting mode calculated,  ketika FC mendeteksi flowrate di titik tertentu maka MF nya akan bernilai sesuai dengan table. Ubah Frekuensinya maka nilai MF nya akan berubah.

5.  Jika nilai flowrate berada di tengah tengah, maka gunakan rumus  interpolasi.

Application :

Di Indonesia sedikit sekali user (oil & gas company)  yang menggunakan linearisasi meter factor , umumnya menggunakan fixed MF, yaitu dengan cara mensetting ke mode keypad, sehingga di semua rentang  titik flowrate,  MF akan selalu sama.

mana yang lebih akurat ?

hmmmm....

By Kamandanu

(Des 2019)
