Konfigurasi Elster di Floboss s600+

Bagaimana caranya  konfigurasi Elster di Floboss s600+  ???
(How to configure USM elster to Floboss s600+)

sangat sulit bagi pemula .....
klo di kungfu movie Tio Buki , kalau sudah menguasai jurus matahari hanya butuh waktu 6 jam , tapi klo belum punya tenaga dalam maka di butuhkan waktu 1 tahun untuk menguasai jurus dewa tanpa bayangan.

The existing condition:

Modbus from USM is taken to Flow Computer using serial communication. Some information are like status chord, chord velocity, flow velocity, velocity of sound. Existing USM used Daniel Ultrasonic, and  will replace with Elster Ultrasonic Q-sonic plus.

comm link usm daniel :

default dari comm link daniel adalah seperti gambar di bawah

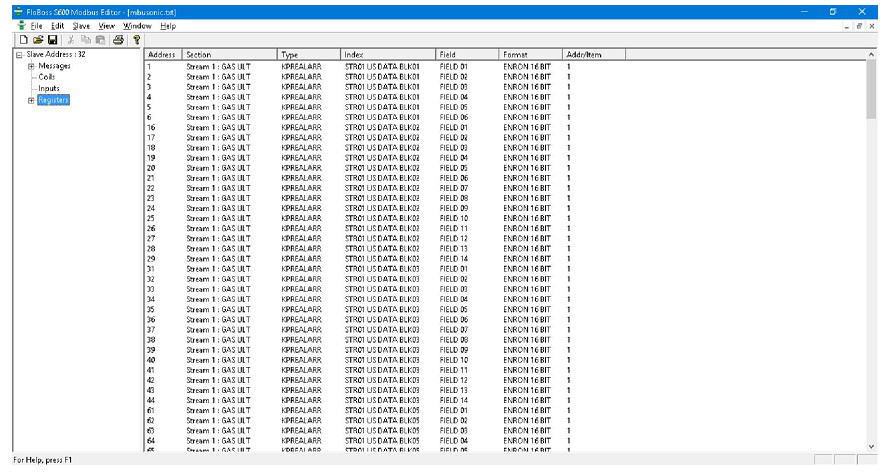

modbus editor daniel :

default modbus editor daniel adalah seperti gambar di abwah

system editor daniel :

default system editor daniel adalah seperti gambar di bawah

The modification:

This modification will replace Daniel USM to the Elster USM, by modify modbus in system editor and modbus  editor flow computer.  The configuration will modify at the system editor, according with modbus list Elster, and then remapping at the  modbus editor (mbusm).

system editor

1. masuk ke stream01 - kprealarr- str01 us data block 3. ganti dengan nama elster sw1

2. masuk ke system -arrtxt,  Gdus block ganti dengan nama elster sw1

3. isikan deskripsi sesuai dengan elster modbus address

4. masuk ke modbus editor dan lakukan mapping.

bingung khan ???  ^-^

setting di qsonic:

1. Jangan lupa gaes.....  di konfigurasi elsternya (sonic explorer) di ubah dari protokol bawaan ke protokol modbus !!!!   nama softwarenya :  sonic explorer. untuk bisa mengedit modbus di software ini memerlukan password khusus yang di sebut super password.

silahkan hubungi elster suport , password free hanya berlaku untuk 7 hari / sesuai permintaan.

 2. Konfiguasi dalam usm software (sonic explorer) terdapat pilihan: UDATA (protokol bawaan)           dan  Modbus.

3. cek konfigurasi modbus di software ensuite elster. modbus ini sama dengan register modbus yang ada di manual elster.

by Daniel ortega

(gadjahmada999@gmail.com)
